Anel elástico: o erro de aplicação que faz o rolamento sair do eixo

Os anéis elásticos são frequentemente tratados como componentes simples.
Na prática, erros de especificação, projeto ou montagem fazem com que rolamentos se desloquem do eixo, mesmo quando um anel está presente.

Essas falhas não estão ligadas a defeito do rolamento nem, na maioria dos casos, a excesso de carga.
O problema quase sempre está na aplicação incorreta do anel elástico.

Este artigo apresenta uma abordagem técnica e normativa sobre:

• funcionamento real do anel elástico
• tipos e normas aplicáveis
• critérios corretos de dimensionamento
• erros recorrentes que levam à falha

---

1. O que é o anel elástico

O anel elástico é um elemento de fixação mecânica projetado para ser montado em uma ranhura usinada, seja em um eixo ou em um furo, com a função de impedir o deslocamento axial de componentes.

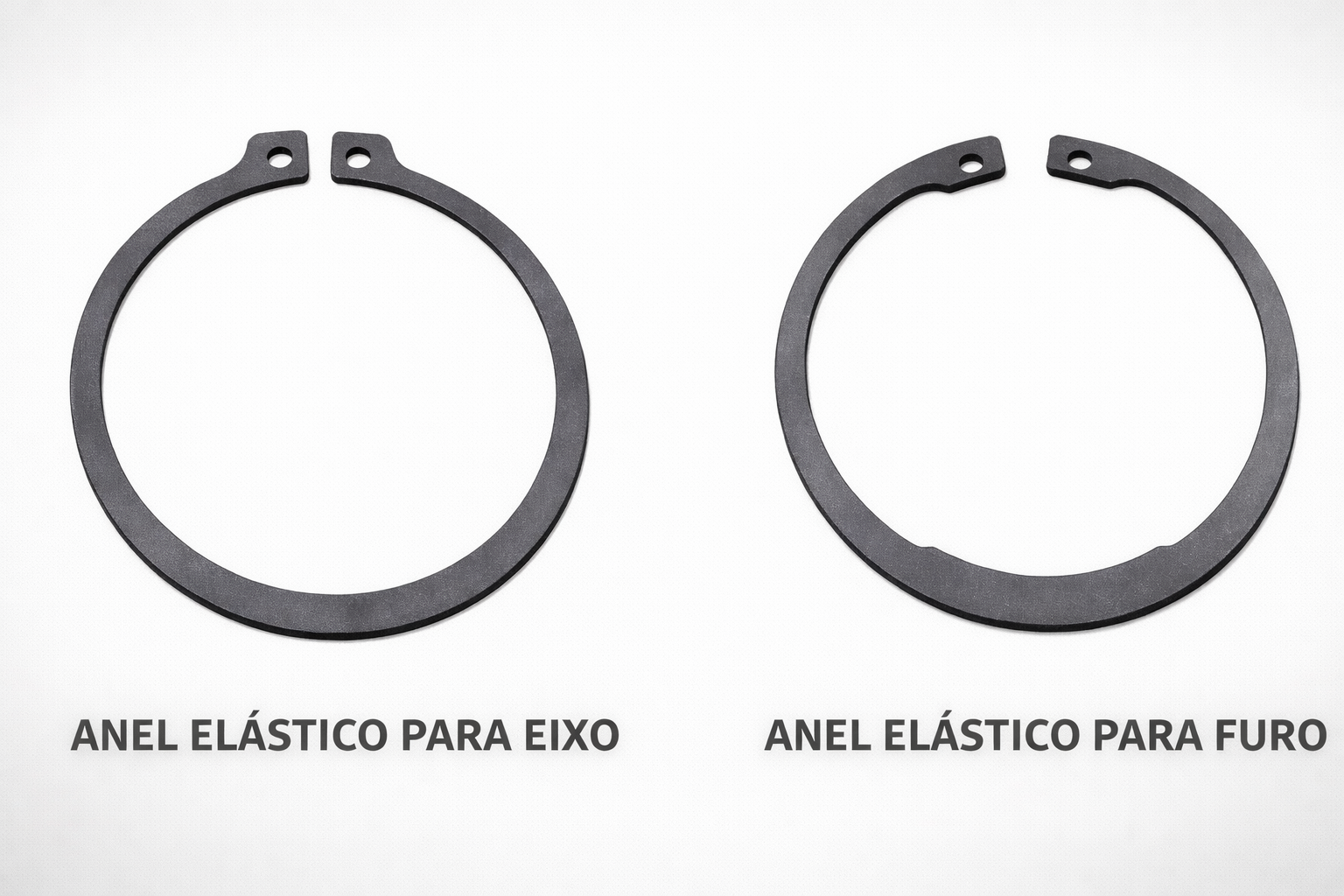

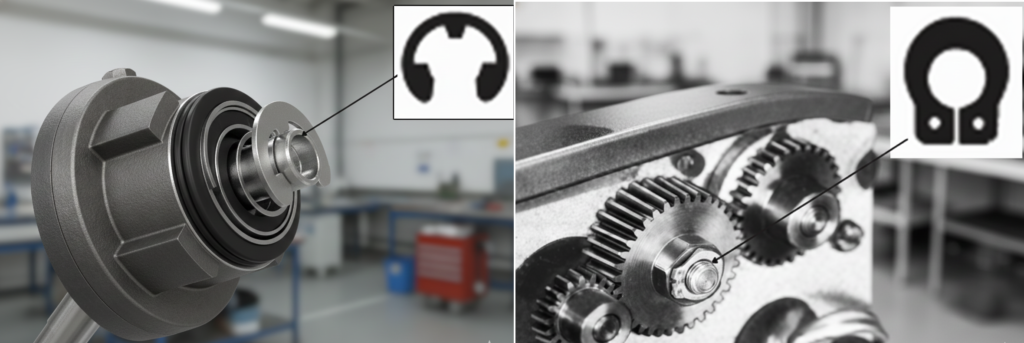

Observe que os anéis elásticos para eixo possuem os olhais de montagem voltados para fora, enquanto os anéis elásticos para furo possuem os olhais de montagem voltados para dentro.

Deslocamento axial é o movimento longitudinal ao longo do eixo, ou seja, para frente ou para trás no sentido do comprimento.

A função do anel elástico é bloquear esse movimento, mantendo componentes como:

• rolamentos
• engrenagens
• buchas

na posição correta, ocupando pouco espaço e permitindo montagem simples.

Use o modelo interativo abaixo para observar o posicionamento do anel elástico na ranhura conforme norma. Gire a peça, dê zoom e perceba como a geometria é crítica para retenção axial.

Modelo 3D por Eje Manguito Prootectir no Sketchfab — usado aqui para fins educacionais.

---

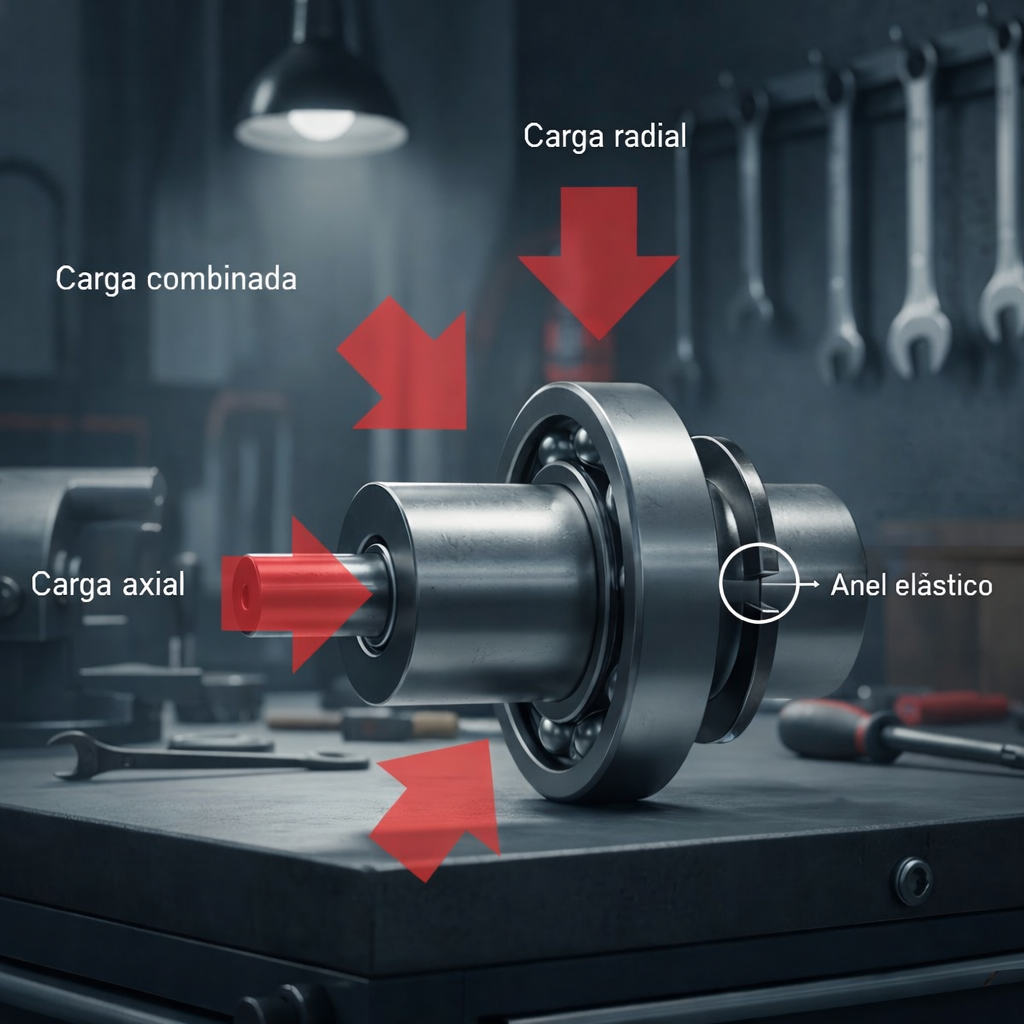

2. Função mecânica

O anel elástico atua como um limitador axial, trabalhando apoiado no fundo da ranhura.
Sua eficiência depende diretamente de três fatores:

• elasticidade do material
• conformidade dimensional com a norma
• geometria correta da ranhura

Quando corretamente especificado, o anel trabalha exclusivamente no regime elástico, garantindo pressão constante contra o componente retido.

---

3. Material e comportamento mecânico

A maioria dos anéis elásticos é fabricada em aço mola, material escolhido por combinar:

• alta resistência mecânica
• elasticidade controlada

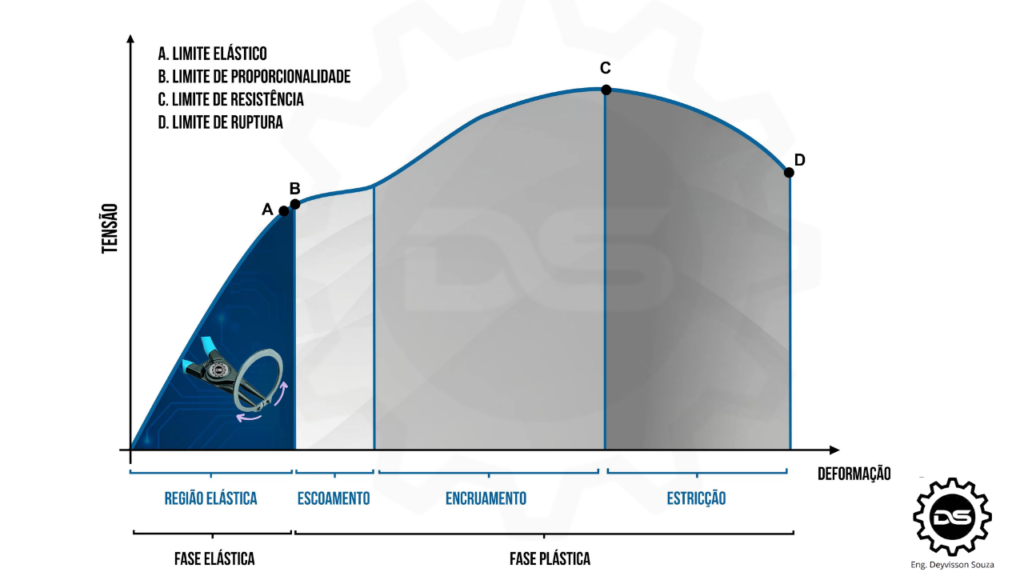

Durante a montagem, o anel sofre deformação temporária. Após o alojamento na ranhura, ele deve retornar à sua forma original.

Quando o anel é forçado além do limite elástico:

• entra em regime plástico
• perde elasticidade
• deixa de exercer pressão suficiente

A falha, nesse caso, não é eventual — é inevitável.

Para aplicações específicas, também existem anéis em:

• aço inoxidável; e
• materiais especiais (usados em ambientes corrosivos, sanitários ou de alta temperatura).

---

4. Outras denominações

Dependendo do fabricante ou catálogo, o anel elástico pode aparecer como:

• anel de retenção
• anel de trava
• circlip
• snap ring

Apesar dos nomes diferentes, todos seguem o mesmo princípio funcional: retenção axial por encaixe em ranhura.

---

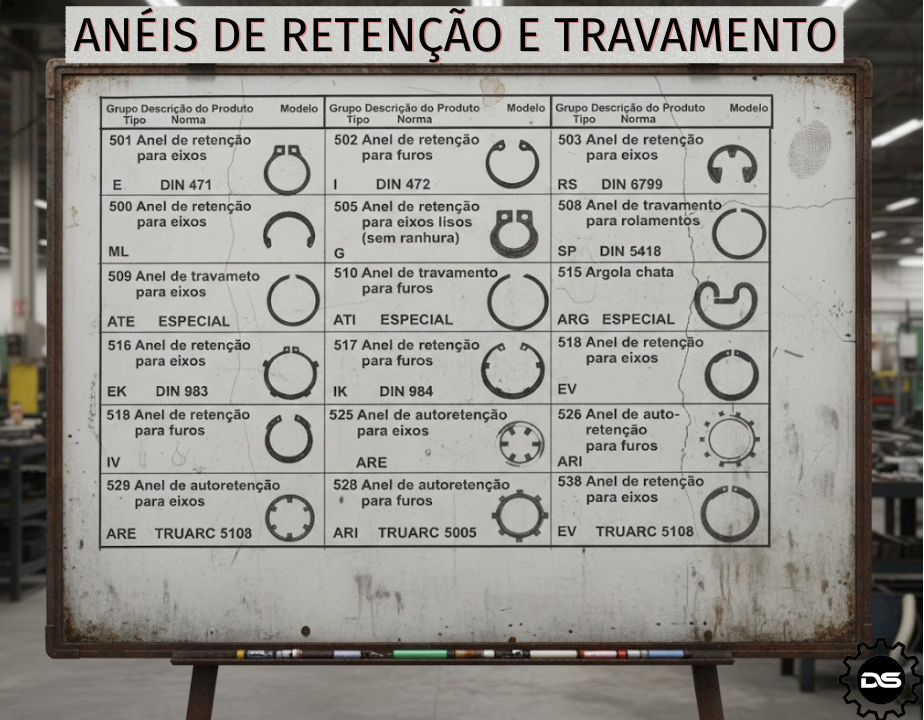

5. Tipos de anéis elásticos e normas técnicas

A normatização básica é direta:

• DIN 471 → anéis elásticos para eixos
• DIN 472 → anéis elásticos para furos

Essas normas cobrem a maioria das aplicações industriais.

Cada norma define:

• dimensões do anel
• dimensões da ranhura
• tolerâncias
• geometria de montagem

Não é necessário memorizar todos os tipos de normas aplicáveis a anéis elásticos. O ponto fundamental é entender que o anel e a ranhura constituem um conjunto normatizado. Definido o tipo de anel a ser utilizado, a tabela normativa fornece todas as dimensões e tolerâncias necessárias para o correto projeto e usinagem da ranhura.

---

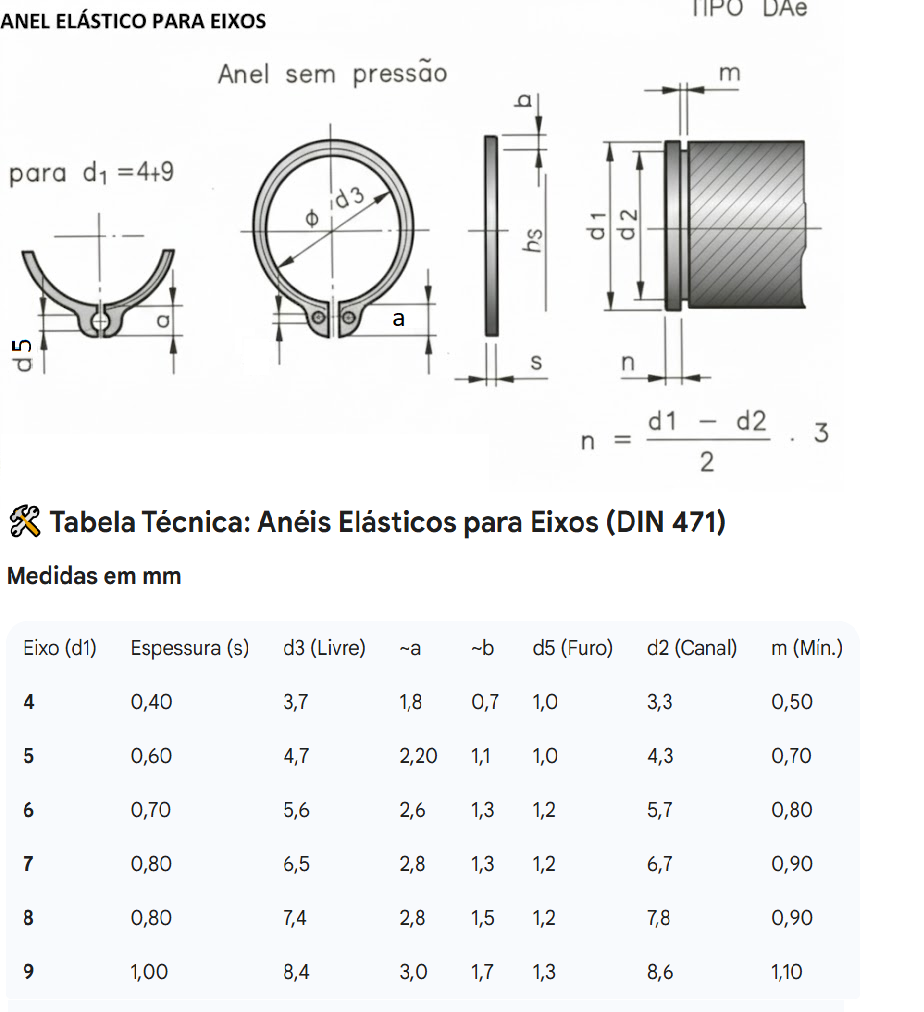

6. Dimensionamento segundo a norma

Tomando como exemplo a DIN 471 (eixos):

A partir do diâmetro nominal (d1) do eixo, a tabela normativa define:

• espessura do anel (s)
• diâmetro interno do anel (d3)
• valores aproximados de a (~a) (altura do olhal)
• valores aproximados de b (~b) (largura do anel)
• diâmetro do furo do olhal (d5)
• largura da ranhura (m)
• diâmetro da ranhura (d₂)

Exemplo:
Para um eixo de 8 mm, a espessura do anel será 0,80 mm, conforme a tabela.

Essas dimensões não são arbitrárias.
Elas garantem que o anel fique corretamente alojado e trabalhe sempre no regime elástico.

O mesmo método se aplica a quaisquer outras normas de anel elástico.

Segue abaixo um conversor prático que permite calcular rapidamente essas dimensões a partir do diâmetro informado, seja do eixo ou do anel.

Observação importante:
Este conversor fornece valores aproximados baseados em lógica dimensional inspirada nas normas DIN 471 e DIN 472, mas não substitui a tabela oficial. Sempre confirme com a norma original ou com o fabricante antes de aplicar em projetos críticos. O objetivo é facilitar o pré-dimensionamento, estudo e manutenção, sem infringir direitos autorais das normas.

---

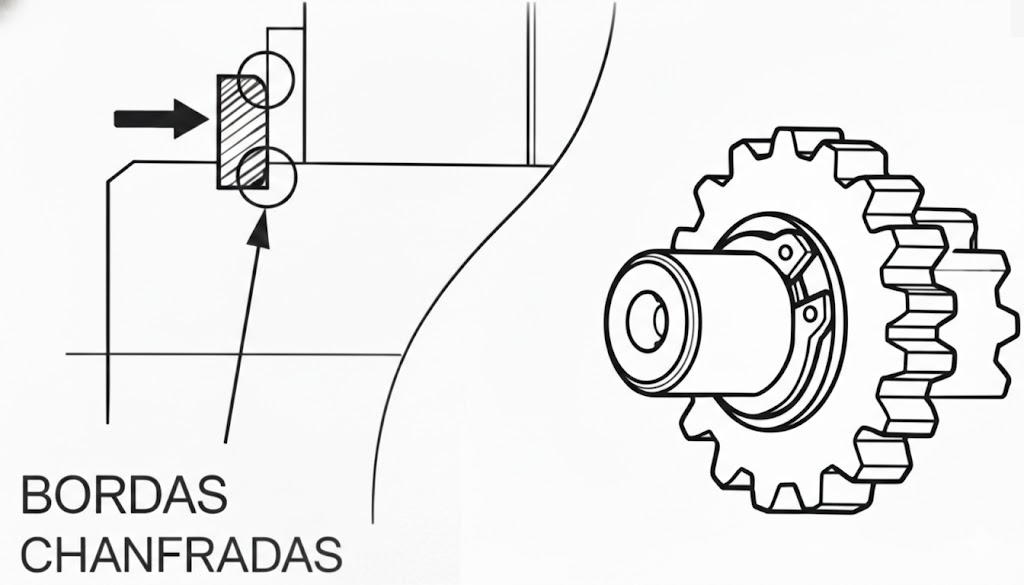

7. Importância dos chanfros

Outro ponto crítico frequentemente ignorado são os chanfros nas bordas do eixo ou do furo.

O chanfro:

• guia o anel durante a montagem
• evita contato com arestas vivas
• reduz risco de deformação

Montar um anel elástico sem chanfro adequado significa forçar o componente a trabalhar fora da condição ideal desde o início.

É um erro silencioso:
o anel entra, mas já entra comprometido.

---

8. Considerações de projeto

Em aplicações normais, não se calcula esforço no anel elástico.

Esse trabalho já foi incorporado à norma.
Ao selecionar um anel conforme DIN 471 ou DIN 472 e respeitar as dimensões da ranhura, o componente já está validado quanto a:

• tensão
• elasticidade
• retenção

Cálculos analíticos ou FEA só se justificam em condições fora do padrão, como:

• vibração severa
• impacto
• cargas dinâmicas elevadas

---

10. Erros comuns que levam à falha

Os principais erros observados em campo incluem:

1. Dureza inadequada do anel ou da ranhura
2. Defeitos de fabricação ou material fora de especificação
3. Projeto considerando apenas carga estática
4. Pressão não uniforme no fundo da ranhura
5. Superfície do anel com corrosão ou rebarbas
6. Dimensões fora da norma
7. Reutilização de anel deformado
8. Uso de ferramenta inadequada
9. Orientação incorreta da abertura do anel
10. Perfil incorreto do arame
11. Substituição por peças não normatizadas

Em especial, o uso de ferramentas inadequadas é crítico.
A ferramenta adequada é o alicate específico para anéis elásticos, projetado para expandir ou comprimir o anel de forma controlada durante a montagem ou remoção, sem causar deformações.
Há modelos próprios para anéis externos (eixo) e anéis internos (furo), além de variações com pontas retas ou anguladas, conforme a geometria e o acesso ao conjunto.
O uso do alicate correto assegura montagem precisa, segurança operacional e preservação do anel e da ranhura, reduzindo significativamente o risco de falha prematura.
Você pode adquirir o alicate no link: https://s.shopee.com.br/qdgcKK1Pc?share_channel_code=1

---

11. Conclusão

O anel elástico não é um detalhe secundário.
Trata-se de um componente normatizado, projetado para operar dentro de condições geométricas e de montagem bem definidas.

A negligência quanto à norma, à geometria da ranhura ou ao método de instalação compromete:

• o conjunto mecânico
• o projeto
• a confiabilidade do sistema

Isso não é detalhe teórico: é critério técnico de projeto.

---
